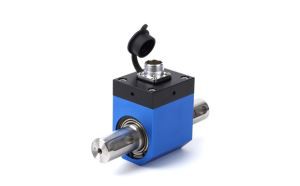

เซ็นเซอร์แรงบิดแบบไดนามิก, ทรานสดิวเซอร์แรงบิดแบบไดนามิก

DTS-01 เซ็นเซอร์แรงบิดโรตารีชนิดแหวนสลิป

รุ่น: DTS-01

ความจุ: {{0}}.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100/ 200/300/500Nm

ความแม่นยำ: ±{{0}}.1; ±0.3; ±0.5%เอฟเอส

ความไวเอาต์พุต: 1.0-1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc

คุณสมบัติ:

1 เซ็นเซอร์แรงบิดประกอบด้วยสเตรนเกจและวงจรรวมที่มีความแม่นยำสูงและประสิทธิภาพที่มั่นคง

2 มีความมั่นคงในระยะยาวที่ดีเยี่ยม

3 มีการเชื่อมต่อที่สำคัญทั้งสองด้าน

สูงสุด 4,4000RPM

ข้อกำหนดทางเทคนิค:

ขนาด: มม

ขนาดร่องกุญแจ: LxDxW 22x3.5x6mm

1 พื้นที่ใช้งาน

เซ็นเซอร์แรงบิดแบบไดนามิกซีรีส์ DTS เป็นอุปกรณ์ตรวจวัดที่แม่นยำสำหรับแรงบิดและการใช้พลังงานเชิงกล ประยุกต์ใช้เป็นหลักใน

1.1 มอเตอร์ไฟฟ้า มอเตอร์เครื่องยนต์ เครื่องยนต์สันดาปภายใน และอุปกรณ์หมุนอื่น ๆ

1.2 พัดลม ปั้มน้ำ ประแจทอร์ค

1.3 รถไฟ รถยนต์เคลื่อนที่ รถแทรกเตอร์ เครื่องบิน เรือ เครื่องทำเหมืองแร่

1.4 ระบบรีไซเคิลน้ำ

1.5 วิสโคมิเตอร์

1.6 อุตสาหกรรมกระบวนการ

2 ข้อกำหนดในการติดตั้ง

2.1 เหมาะสำหรับการติดตั้งทั้งแนวตั้งและแนวนอน

2.2 อุปกรณ์โหลดทั้งหมด เซ็นเซอร์แรงบิด อุปกรณ์ไฟฟ้าควรติดตั้งบนแพลตฟอร์มที่มั่นคงเพื่อหลีกเลี่ยงการสั่นสะเทือนที่มากเกินไป มิฉะนั้นอาจทำให้การอ่านไม่เสถียร ลดความแม่นยำ หรือแม้แต่ทำให้เซ็นเซอร์แรงบิดเสียหาย

2.3 ใช้ข้อต่อแบบยืดหยุ่น

2.4 แนะนำให้ใช้การยึดแบบยืดหยุ่นสำหรับยึดส่วนตรงกลางของเซ็นเซอร์แรงบิด ห้ามใช้การยึดแบบแข็ง

2.5 ความทนทานต่อศูนย์กลางของอุปกรณ์โหลด เซ็นเซอร์แรงบิด อุปกรณ์ไฟฟ้าควรน้อยกว่า Φ0.05 มม.

3 ขั้นตอนการติดตั้ง

3.1 ยืนยันระยะห่างระหว่างอุปกรณ์ไฟฟ้าและอุปกรณ์โหลดตามประเภทการเชื่อมต่อเพลาและความยาวของเซ็นเซอร์แรงบิด ปรับช่องว่างระหว่างเส้นแกน (ของอุปกรณ์กำลังและอุปกรณ์โหลด) และระนาบ Datum ตรวจสอบให้แน่ใจว่าความร่วมแกนระหว่างแกนทั้งสองน้อยกว่าΦ0.03 มม. จากนั้นแก้ไขอุปกรณ์กำลังและอุปกรณ์โหลดบนระนาบ Datum

3.2 ติดตั้งข้อต่อบนแต่ละเพลา

3.3 ปรับระยะห่างระหว่างเซ็นเซอร์แรงบิดและระนาบ Datum ตรวจสอบให้แน่ใจว่าโคแอกเชียลระหว่างเส้นแกนกับเส้นแกนของอุปกรณ์กำลังและการโหลดน้อยกว่าΦ0.03 มม. จากนั้นจึงยึดเซ็นเซอร์แรงบิดบนระนาบ Datum

3.4 ซ่อมข้อต่อ ติดตั้งเสร็จแล้ว

4 วิธีการติดตั้งปกติ

4.1 เมื่อความเร็วน้อยกว่า 300RPM ไม่มีการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาบ่อยครั้ง วัตถุที่ยืดหยุ่นบางอย่างสามารถใช้เพื่อเชื่อมต่อกับเซ็นเซอร์แรงบิดและป้องกันไม่ให้หมุนได้

4.2 เมื่อความเร็วสูงกว่า 300RPM โดยหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาบ่อยครั้ง จำเป็นต้องมีแผ่นยึดทั้งด้านหน้าและด้านหลังของเซ็นเซอร์แรงบิด เพิ่มยางซิลิกอน 2-3 มม. ไว้ตรงกลางของเซ็นเซอร์แรงบิดและบอร์ดยึดด้วยแรงอัด 15%-20% เพื่อป้องกันไม่ให้การเชื่อมต่อแน่นหนา

อุปกรณ์เสริม

	เครื่องวัดแรงบิด อุปกรณ์เสริม: เครื่องมือติดตั้ง แสดงค่าแรงบิดเท่านั้น สายเคเบิล; สายเซ็นเซอร์แรงบิด ทางเลือก: รองรับ RS232

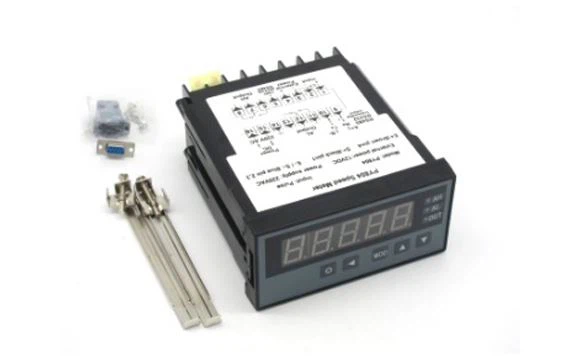

	เครื่องวัดความเร็ว อุปกรณ์เสริม: เครื่องมือติดตั้ง แสดงค่าความเร็วเท่านั้น สายเคเบิล; สายเซ็นเซอร์แรงบิด ทางเลือก: RS232
	การมีเพศสัมพันธ์ อะลูมิเนียมสำหรับความจุขนาดเล็ก เหล็กโลหะผสมสำหรับความจุปานกลาง สแตนเลสสำหรับความจุขนาดใหญ่

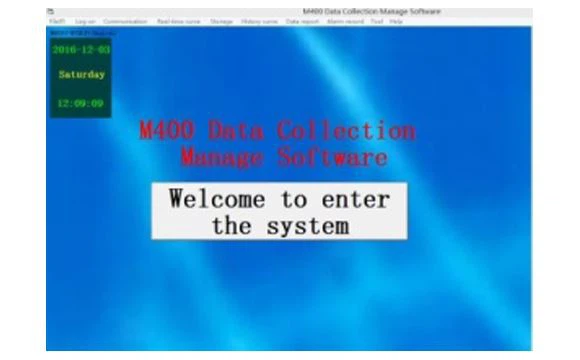

	ซอฟต์แวร์ 1, รองรับการแสดงข้อมูล, การจัดเก็บ, ดาวน์โหลด 2 สามารถแสดงข้อมูลแรงบิด ความเร็ว และการใช้พลังงานได้หากมิเตอร์ที่เชื่อมต่อรองรับฟังก์ชันเหล่านั้น
	เครื่องส่ง: สำหรับการแปลงเอาต์พุต mv/v เป็นเอาต์พุตอะนาล็อก เช่น 0-5V / 0-10V/ 4-20mA
