Half Bridge 90 องศาความเครียดซีรี่ส์ BB

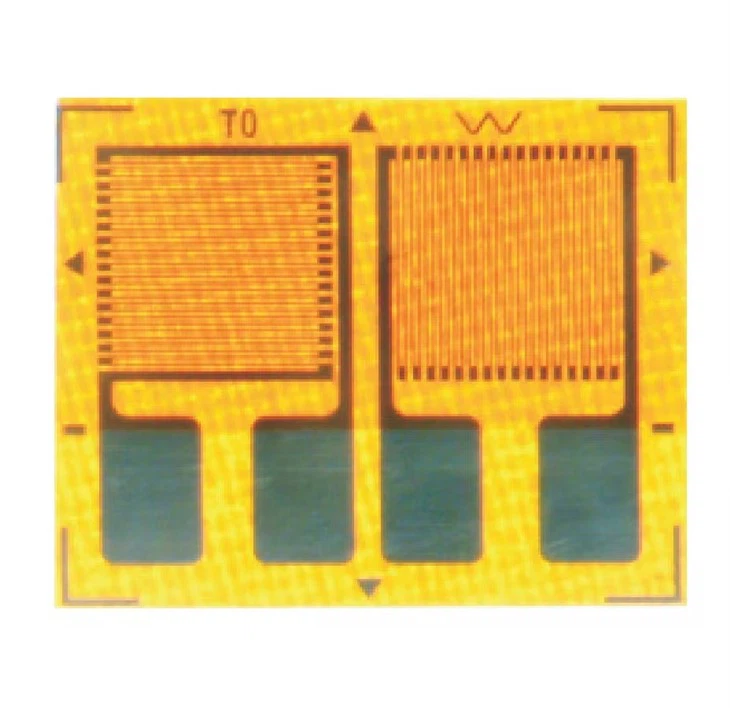

Half Bridge 90 องศาความเครียดซีรี่ส์ BBเรียกว่าดอกกุหลาบ 90 องศามาตรวัดความเครียดเหล่านี้ประกอบด้วยสององค์ประกอบการวัดที่มุ่งเน้นไปที่กันและกัน พวกเขาจะใช้ในแอปพลิเคชันที่รู้จักทิศทางสายพันธุ์หลัก องค์ประกอบการวัดหนึ่งนั้นสอดคล้องกับทิศทางของความเครียด เกจวัดความเครียดดอกกุหลาบ 90 องศาสามารถกำหนดค่าเป็นวงจรสะพานครึ่ง วงจรบริดจ์เต็มรูปแบบสามารถสร้างขึ้นได้โดยใช้หลาย Rosettes
รุ่น: ซีรี่ส์ BB ซีรี่ส์
วัสดุพาหะ: ฟีนอลิกอัลดีไฮด์ \/polyimide \/epoxy
วัสดุการวัด: ฟอยล์ (โลหะผสมทองแดงนิกเกิลคอนสแตนตานหรือกรรม)
ความต้านทาน: 350-1000 ohm
เทอร์มินัล: 3 หรือ 4
อุณหภูมิการทำงาน － 30- ＋ 80 องศาช่วงการชดเชยอุณหภูมิ ＋ 10- ＋ 80 องศา
สามคะแนนประสาน (3) คะแนนยาวเสถียร
| แบบอย่าง | ขนาดกริด (มม.) |
ขนาดฐาน (มม.) | ระยะทางกริด (มม.) |
| bf (ba\/be) 350-2 bb | 2.6×3 .3 | 6.3×7 .6 | / |
| bf (ba\/be) 350-3 bb | 3.0×3 .1 | 6.8×7 .6 | / |
| bf (ba\/be) 1000-2 bb | 2.6×3 .0 | 6.3×7 .5 | / |
| bf (ba\/be) 1000-3 bb | 3.0×3 .1 | 6.8×7 .6 | / |
| bf (ba\/be) 350-3 bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
| bf (ba\/be) 1000-3 bb-a | 3.0×3 .1 | 6.8×7 .6 | / |
แอปพลิเคชัน:
คานดัด:ส่วนประกอบโครงสร้างเช่น i-beams, cantilevers หรือเฟรมเครื่อง
การตรวจสอบโหลดตามแนวแกน:คอลัมน์เสาหรือแท่งผูกภายใต้ความตึงเครียด\/การบีบอัด
เรือกดดัน:การวัดห่วงและความเครียดตามแนวแกนในท่อหรือถัง
การทดสอบยานยนต์:แขนช่วงล่างส่วนประกอบแชสซีหรือคันเหยียบเบรก
เครื่องจักรอุตสาหกรรม:กดเครนหรือแขนหุ่นยนต์ภายใต้ภาระการดัดงอ
ตัวอย่างกรณีใช้:
ตรวจสอบความเครียดที่ดัดงอในแขนหุ่นยนต์:
ติดตั้งเกจซีรีย์ BB ที่ 90 องศาบนพื้นผิวด้านบนและด้านล่างของแขน
เชื่อมต่อกับระบบเก็บข้อมูลในโหมดครึ่งสะพาน
วัดความเครียดแบบเรียลไทม์ในระหว่างการดำเนินการเพื่อเพิ่มความสามารถในการรับน้ำหนักและป้องกันการโอเวอร์โหลด
เมื่อใดควรใช้ bb vs. ha series:
ซีรี่ส์ BB (90 องศา):ดีที่สุดสำหรับการดัดงอการโหลดตามแนวแกนหรือแอปพลิเคชันที่ต้องการการชดเชยอุณหภูมิในการตั้งค่าครึ่งสะพาน
HA Series (45 องศา):ปรับให้เหมาะสมสำหรับการวัดความเครียดแรงเฉือน\/แรงบิด
สำหรับข้อมูลจำเพาะซีรี่ส์ BB ที่แน่นอนปรึกษาแผ่นข้อมูลหรือการสนับสนุนทางเทคนิคของผู้ผลิต
บันทึก:มีรุ่นและขนาดอื่น ๆ ตามคำขอของลูกค้า
