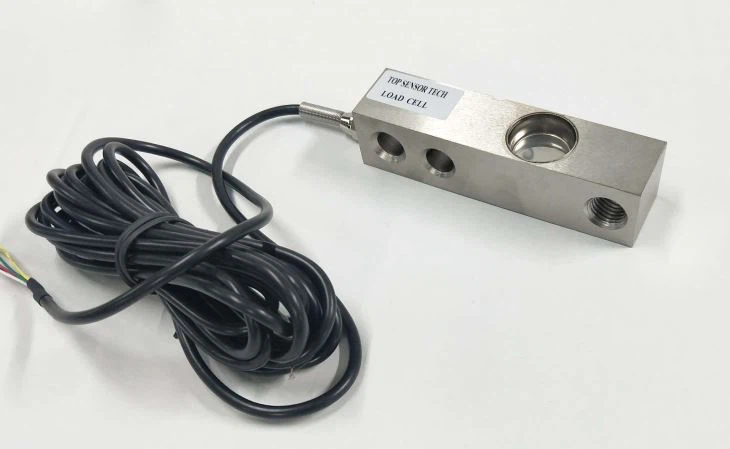

โหลดเซลล์แบบคานเดี่ยว
รุ่น : SD-03A
ความจุ : 0.2-10t / 0.5-20Klb
คุณสมบัติ:
โครงสร้างเหล็กอัลลอย เชื่อมปิดผนึก IP67
การใช้งาน:
เครื่องชั่งแพลตฟอร์มอิเล็กทรอนิกส์เครื่องชั่งยานพาหนะเครื่องชั่งรถไฟ ฯลฯ
ขนาด:
ความจุ | L | L1 | L2 | L3 | L4 | d | B | M |
1 ~ 4 (klb) 0.5 ~ 2 (t) | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M16X2 |
5 ~ 10 (klb) 2.5 ~ 5 (t) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 |
20 (klb) 10 (t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 |
รายละเอียด: | |||
ความแม่นยำ: | C3 | ||
ข้อผิดพลาดรวม: | ± 0.02 | ||
จัดอันดับการส่งออก: | 2mv / 3mv / v ± 0.003 | ||
Creep (% FS / 30 นาที): | ± 0.02 | ||
แบบไม่เป็นเชิงเส้น (% FS) | ± 0.02 | ||
Hysteresis: (% FS) | ± 0.02 | ||
ยอดคงเหลือเป็นศูนย์ (% FS): | ± 1.0 | ||
ความต้านทานอินพุต: | 350 ± 5 | ||
ความต้านทานเอาท์พุท: | 350 ± 5 | ||
ความต้านทานของฉนวน: | ≥5000 (100VDC) | ||
ชั่วคราว ผลต่อช่วง (% FS / 10 ℃): | ± 0.017 | ||
ชั่วคราว ผลกระทบต่อศูนย์ (% FS / 10 ℃): | ± 0.02 | ||
ใช้อุณหภูมิ ช่วง (℃): | -20 ~ + 55 | ||
แรงดันไฟฟ้ากระตุ้น (V): | 9 ~ 12 (DC) | ||
ความปลอดภัยเกินพิกัด (% FS) | 150% | ||
เกินพิกัดสูงสุด (% FS) | 200% | ||
ปกป้องเกรด | IP68 | ||
ความยาวสายเคเบิล: | 3 เมตร -10 เมตร | ||
วิธีการเชื่อมต่อสายไฟ | |||
